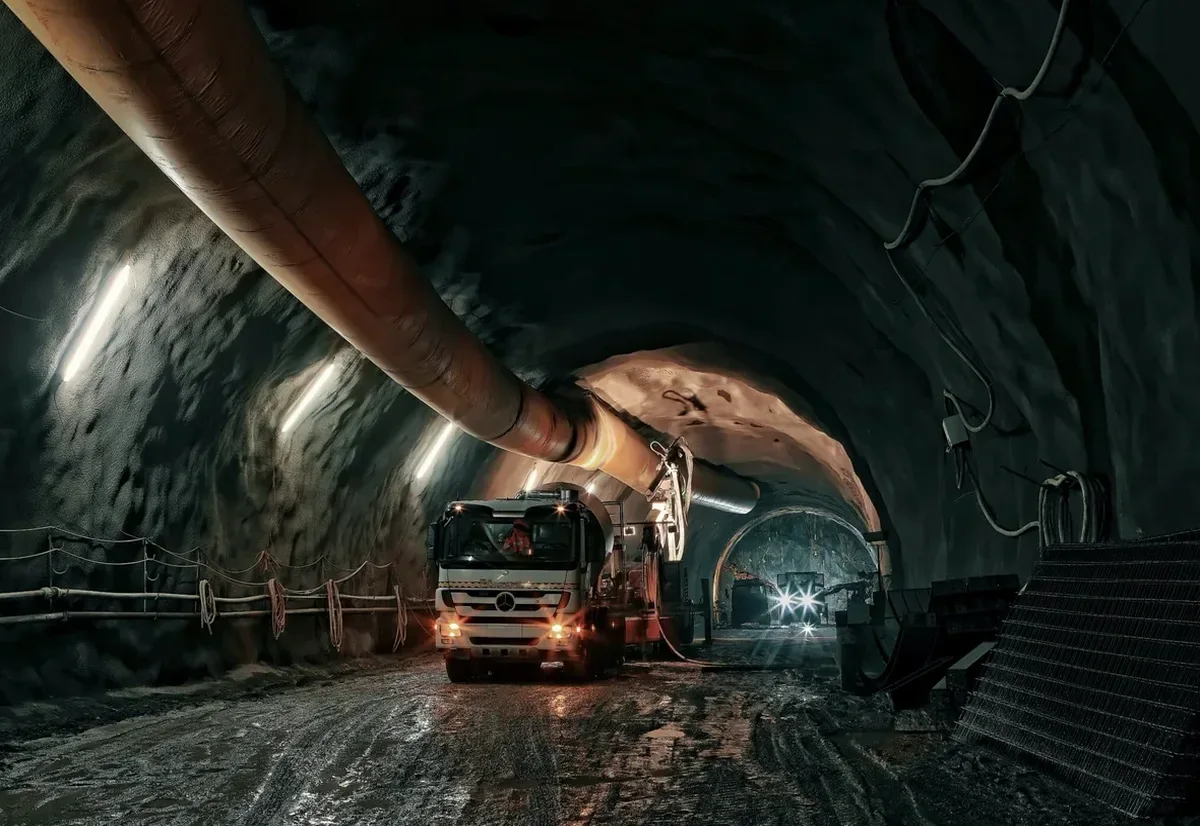

Geotechnische Analyse für Tunnel in weichem Boden

Ein Vortrieb durch die Niederungsböden der Aller stellt jeden Tunnelbauer vor eine andere Herausforderung als ein Felsvortrieb. In Celle prägen holozäne Auenlehme und darunterliegende pleistozäne Sande den Baugrund – dazwischen immer wieder geringmächtige Torflinsen, die horizontal stark variieren. Wenn der Schild auf eine solche Linse trifft, ändern sich die Ortsbrustbedingungen innerhalb von 20 Metern komplett. Genau dafür braucht es eine geotechnische Analyse, die nicht nur Einzelproben bewertet, sondern das räumliche Gefüge versteht. Unser Labor in der Region kombiniert dafür klassische Laborversuche mit der Auswertung von Porendruckentwicklung und Steifigkeitsdegradation unter zyklischer Beanspruchung, wie sie beim Schildvortrieb auftritt. Ergänzend ziehen wir bei Bedarf die Korngrößenanalyse heran, um Feinanteile und Ungleichförmigkeit der Celler Sande exakt zu klassieren.

Weicher Boden bedeutet nicht Haltungsverlust – es bedeutet, dass die Analyse vom Verformungsverhalten her gedacht werden muss, nicht von der Bruchspannung.

Unsere Leistungsbereiche

Ablauf und Umfang

52 Meter über NHN – das ist die mittlere Geländehöhe der Kernstadt Celle, und sie bestimmt den Grundwasserflurabstand in den quartären Talfüllungen. Bei nur 1,5 bis 3 Metern unter GOK steht in weiten Teilen des Stadtgebiets gespanntes Grundwasser an, das in den sandig-kiesigen Rinnen unter den Auelehmen kommuniziert. Für einen Tunnel in weichem Boden bedeutet das: Ein Drainagekonzept allein reicht nicht, man muss mit wirksamen Spannungen rechnen, die während der Bauphase ständig umverteilt werden. Wir sehen in den letzten Jahren vermehrt Projekte, bei denen im Vorfeld der Analyse die isotrop konsolidierten Triaxialversuche mit Porenwasserdruckmessung durchgeführt werden – eine Entwicklung, die der anspruchsvollen Hydrogeologie der Allerniederung Rechnung trägt. Die Tiefenlage der quartären Basis schwankt hier zwischen 8 und 25 Metern, was selbst bei kurzen Tunnelabschnitten eine variable Steifigkeit des Gesamtsystems erzeugt.

Geotechnische Analyse für Tunnel in weichem Boden – Celle — Technische Referenz — Celle

Lokale Besonderheiten

Celle wuchs entlang der Aller, die Altstadt liegt auf einer sandigen Talsandinsel, umgeben von ehemaligen Flutmulden, die erst im 20. Jahrhundert bebaut wurden. Diese Flutmulden sind mit gering tragfähigen, organischen Sedimenten verfüllt, die lokal Mächtigkeiten von über drei Metern erreichen. Ein Tunnelbau in diesen Bereichen berührt nicht nur das Setzungsrisiko an der Oberfläche, sondern auch die Gefahr von Schiefstellungen der Tübbingröhre während des Ringspaltverpressens. Die Erfahrung zeigt, dass ein unerwartetes Auftreten von Torf im Firstbereich die Firstsetzungen verdoppeln kann. Deshalb gehört zur geotechnischen Analyse für Tunnel in weichem Boden in Celle zwingend eine bohrlochbegleitende Ansprache mit begleitender Laboranalytik, die den Glühverlust und die Konsistenzzahl erfasst. Nur so lassen sich die kritischen Abschnitte in der Trasse vorab identifizieren und mit angepassten Stützdruckregimen durchfahren.

Benötigen Sie eine geotechnische Bewertung?

Antwort innerhalb von 24h.

E-Mail: kontakt@geotechnik.sbs

Geltende Normen

DIN EN 1997-2:2010-10 – Ergänzende Regelungen zur Baugrunderkundung, DIN 18196 – Bodenklassifikation für bautechnische Zwecke, DIN 18137-2 – Bestimmung der Scherfestigkeit (Triaxialversuch), ZTV-ING Teil 5 – Tunnelbau, Anforderungen an Baugrundgutachten

Typische Werte

Parameter	Typischer Wert
Ödometermodul Es (steifes Verhalten)	8 – 25 MN/m² je nach Tiefenstufe
Undränierte Scherfestigkeit cu (weicher Lehm)	15 – 50 kPa
Konsolidationsbeiwert cv (Auelehm)	1×10⁻⁷ bis 5×10⁻⁸ m²/s
Steifemodul Es,ref für Sande	40 – 100 MN/m²
Durchlässigkeitsbeiwert kf (Geschiebesand)	1×10⁻⁴ bis 5×10⁻⁵ m/s
Plastizitätsindex Ip (Beckenton)	18 – 35 %

Häufig gestellte Fragen

Welche Bodenkennwerte sind für einen Tunnel in weichem Boden in Celle entscheidend?

Die Analyse muss mindestens den undränierten Scherparameter cu, den Steifemodul Es aus dem Ödometerversuch und den Konsolidationsbeiwert cv liefern. In den Celler Allerablagerungen interessiert uns zusätzlich der Primärspannungsindex m für die Kriechsetzungsprognose, weil die organischen Beimengungen ein ausgeprägtes Sekundärsetzungsverhalten zeigen.

Wie viele Aufschlussbohrungen braucht man für einen innerstädtischen Tunnel in Celle?

Die DIN EN 1997-2 gibt keinen starren Raster vor, aber bei den heterogenen Niederungsböden mit Torflinsen empfehlen wir einen Abstand von maximal 50 Metern entlang der Trasse, in den quartären Rinnen sogar 25 Meter. Entscheidend ist nicht die Anzahl, sondern dass jede Bohrung durchgängig kernbohrend ausgeführt und geologisch angesprochen wird.

Mit welchen Kosten muss man für eine vollständige Laboranalyse rechnen?

Je nach Probenanzahl und Untersuchungsumfang bewegen sich die Laborkosten für eine geotechnische Analyse eines Tunnelprojekts in weichem Boden im Bereich von €3.900 bis €15.840. Das umfasst Ödometer- und Triaxialversuche, Korngrößenanalysen und Bestimmung der Konsistenzgrenzen an mehreren Probenahmestellen entlang der Trasse.

Was passiert, wenn man die Torflinsen im Baugrund nicht erkennt?

Torflinsen reagieren extrem kompressibel und haben eine hohe hydraulische Anisotropie. Übersieht man sie, kann der Stützdruck an der Ortsbrust falsch angesetzt werden – im schlimmsten Fall kommt es zu einem lokalen Ausbruch mit Wassereinbruch aus den umgebenden Sanden. In Celle haben wir das bei einem Leitungsvortrieb erlebt: eine nicht kartierte Torflinse von nur 80 cm Dicke verursachte Setzungen von über 12 cm an der Oberfläche.
